大连富生制药有限公司厂房漏水二次防水补漏翻新工程,工程施工采用SBS改性沥青防水卷材,大连鑫瑞德盛防水公司经过实际的施工,整理本项目的施工方案如下:
大连开发区富生制药SBS卷材防水施工现场
一、相关人员施工前准备材料及工具
1、材料准备
SBS防水卷材4厚(国标)、油膏,水不漏或环氧是指砂浆
2、工具准备
喷火枪、卷尺、墙纸刀、铲刀、刮板、扫把、铁桶等。
二、工艺流程
太阳能移动→基层表面清理→阴角及裂缝处理→炼油膏→刮油膏→SBS防水卷材铺贴→搭接处封口,(若没有太阳能的屋面跳过)。
1、太阳能移动
因太阳能水管已到老化期,移动太阳能前,可将老化太阳能水管全部拆除,随后将太阳能移开,并清理基层。
2、基层清理
将基层垃圾及灰尘清扫干净,特别是屋顶已做过SBS老化过期再一次漏水补漏的,此时能铲掉的一定要将屋顶老化过期的SBS防水卷材彻底铲干净。
屋顶未做SBS防水卷材的基面清扫,同样要把粘在基面的灰尘清扫干净
待基层垃圾及灰尘完全清扫干净后,并将垃圾装入口袋子运走即可进行下一道工序,“细部处理”。
3、阴角、裂缝、管口等细部位置处理
常规细部处理地方有阴角、裂缝,管道口周围,若裂缝松软混凝土比较多,用角磨机将裂缝松软混凝土清理干净,
用水不漏或环氧树脂砂浆进行修复即可。待裂缝、阴角、管道周围等,细部位置处理好后,即可进行下一道工序刷冷底子油。
4、刷冷底子油一道

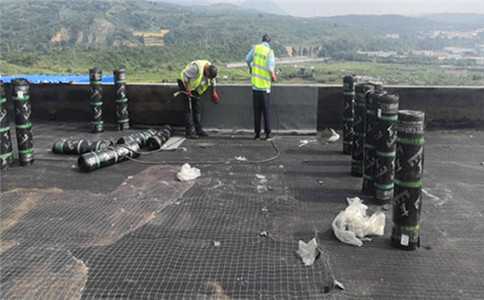

5、我司特加一道工序:铺防水专用网一道,来抵抗因建筑物沉降带来的卷材撕裂产裂缝。如上图所示。
6、SBS防水卷材烘烤
将sbs防水卷材预铺在基面,铺设压边宽度应掌握好,然后再把sbs卷材收卷起来。
粘贴时,用液化气喷火枪从卷材与粘巾基面成60度夹角,均匀往返烘烤,卷材加热时间不易过长或过短,以刚烤出沥青油为最好,然后缓缓均匀滚动铺设,sbs防水卷材烘烤请看下图所示
用液化气喷火枪从卷材与粘巾基面成60度夹角,均匀往返烘烤,卷材加热时间不易过长或过短,以刚烤出沥青油为最好
7、SBS卷材接缝处理
无论是垂直面或水平面上的卷材,它的长边及短边搭接宽度应不小于5厘米,卷材搭接缝处用喷灯烘烤,然后均匀倒入油膏,在用抹子把边封好。
三、防水施工质量要求
1、卷材与卷材搭接不低于5厘米。
2、卷材搭接缝,收口封闭必须严密、牢固、无脱层等缺陷。
3、注意成品保护,不得在防水层上剔凿打孔。
大连鑫瑞德盛防水在施工中对防水工人重点强调以下3方面要求
1、,基面清扫及细部处理一定要做到位,不要为了不起眼的小细节而忽略这两项,否则防水工程质量严重缩水。
2、sbs防水卷材如果是铝膜面的,施工期间,请一定戴上面罩,且每人尽量戴上墨镜,否则工作一天眼睛受不了,同时还需要戴上防毒口罩。
3、裂缝处理请一定用质量较好的水不漏或环氧树脂砂浆,建议不要用油膏封堵,要不然会严重影响防水质量,虽然选用水不漏作为裂缝处理,虽然该防水施工工艺有点麻烦,但做出来的防水质量较好。
4、防水施工完成后,请务必安装排气孔,若之前已排气孔,可忽略这一步。
